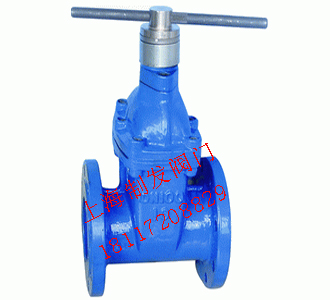

產品名稱：SBZ45X-16C鎖閉式彈性座封閘閥
產品標簽：防盜閥,鎖閉式彈性座封閘閥
更新時間：2019/5/4 16:10:46
上一個產品： CFZ45X-16C磁加密防盜軟密封閘閥
下一個產品：DSZ45X-16C防盜帶鎖閘閥
在線客服：
在線訂購：在線訂購
產品詳情
鎖閉式彈性座封閘閥可用于城鎮給排水管網、小區供水管理、小區供暖管理、園林綠化、市政建設、污水處理、油品等行業。
鎖閉式彈性座封閘閥基本參數：
型號 |
SBZ45X-10 |
SBZ45X-16 |
公稱壓力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
公稱通徑 |
32～500mm |
32～500mm |
密封實驗壓力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
強度實驗壓力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
適用溫度 |
≤80℃ |
≤80℃ |
適用介質 |
水、油、氣及其他非腐蝕性流體 |
水、油、氣及其他非腐蝕性流體 |
驅動方式 |
手動 |
手動 |
也可根據客戶要求，提供具有特殊技術參數的產品 |
||
鎖閉式彈性座封閘閥零件材料表：
閥體 |
灰鑄鐵、球墨鑄鐵 |
閘板 |
灰鑄鐵、球墨鑄鐵、NBR、EPDM、HTV |
閥蓋 |
灰鑄鐵、球墨鑄鐵 |
手輪 |
碳鋼、灰鑄鐵、球墨鑄鐵 |
閥桿 |
不銹鋼 |
密封套 |
黃銅 |
閥桿螺母 |
黃銅 |
密封圈 |
NBR、HTV |
鎖閉式彈性座封閘閥外形連接尺寸：
公稱通徑（DN） |
結構 長度 |
H |
螺栓 |
|
|||||||
10Kg |
16Kg |
參考重量kg |
|||||||||
螺孔中心圓直徑D |
螺栓 孔徑 |
數量 |
螺紋 規格 |
螺孔中心圓直徑D |
螺栓 孔徑 |
數量 |
螺紋 規格 |
||||
32 |
140 |
170 |
100 |
19 |
4 |
M16 |
100 |
19 |
4 |
M16 |
5.5 |
40 |
165 |
175 |
110 |
19 |
4 |
M16 |
110 |
19 |
4 |
M16 |
6.5 |
50 |
178 |
185 |
125 |
19 |
4 |
M16 |
125 |
19 |
4 |
M16 |
8 |
65 |
190 |
230 |
145 |
19 |
4 |
M16 |
145 |
19 |
4 |
M16 |
12 |
80 |
203 |
300 |
160 |
19 |
8 |
M16 |
160 |
19 |
8 |
M16 |
20 |
100 |
229 |
340 |
180 |
19 |
8 |
M16 |
180 |
19 |
8 |
M16 |
26 |
125 |
254 |
395 |
210 |
19 |
8 |
M16 |
210 |
19 |
8 |
M16 |
35 |
150 |
267 |
430 |
240 |
23 |
8 |
M20 |
240 |
23 |
8 |
M20 |
48 |
200 |
292 |
520 |
295 |
23 |
8 |
M20 |
295 |
23 |
12 |
M20 |
75 |
250 |
330 |
590 |
350 |
23 |
12 |
M20 |
355 |
28 |
12 |
M24 |
120 |
300 |
356 |
700 |
400 |
23 |
12 |
M20 |
410 |
28 |
12 |
M24 |
165 |
350 |
381 |
780 |
460 |
23 |
16 |
M20 |
470 |
28 |
16 |
M24 |
230 |
400 |
406 |
880 |
515 |
28 |
16 |
M24 |
525 |
31 |
16 |
M27 |
270 |
500 |
457 |
1100 |
620 |
28 |
20 |
M24 |
650 |
34 |
20 |
M30 |
450 |
