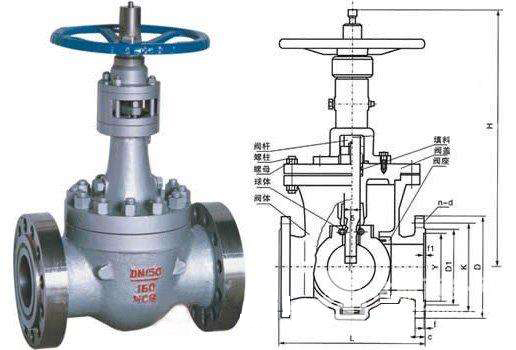

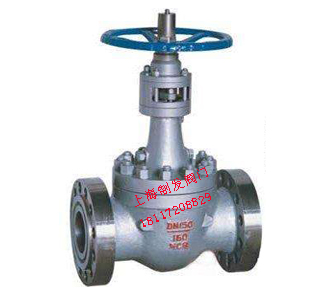

產品名稱：GDQ47H軌道球閥
產品標簽：球閥,軌道球閥
更新時間：2019/6/2 14:58:39
上一個產品： Q347Y高壓硬密封球閥
下一個產品：Q361F齒輪傳動全焊接球閥
在線客服：
在線訂購：在線訂購
產品詳情
型號 |
GQ47H-16C |
GQ47H-25C |
|
工作壓力（MPa） |
1.6 |
2.5 |
|
工作溫度（℃） |
-190～550 |
||
適用介質 |
水、蒸汽、油品 |
||
材料 |
閥體、閥蓋 |
WCB |
|
閥桿 |
2Cr13 |
||
球體 |
WCB＋HCr/STL |
||
閥座 |
25 |
||
填料 |
柔性石墨 |
||
主要型號 |
零件名稱 |
材質 |
|||
F F |
閥體、閥蓋 |
WCB |
ZG1Cr15Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
|||||
密封圈 |
硬質合金、合金鋼 |
||||
導向銷 |
2Cr13 40CrMn |
||||
閥桿螺母 |
鑄鐵黃銅 |
||||
螺栓 |
3.5 |
1Cr18Ni9Ti |
|||
螺母 |
35 45 |
||||
填料 |
柔性石墨球PTFE |
||||
墊片 |
柔性石墨復合墊 柔性石墨纏繞墊 |
||||
手輪 |
可鍛鑄鐵 |
||||
設計依據 |
GB |
API |
結構長度 |
JB/T 7745 GB/T12221 |
ANSI B16.10 |
連接法蘭 |
GB/T 9113 JB/79 HG20592 |
ANSI B16.5 |
對焊端 |
GB/T 12224 |
MSS SP 44 ANSI B16.25 |
試驗和檢驗 |
JB/T 9092 |
SPI 598 |
壓力等級 |
試驗壓力（MPa） |
適用環境 |
|
殼體試驗 |
密封試驗 |
||
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
|
Class150 |
2.94 |
2.2 |
|
Class300 |
7.5 |
5.5 |
|
Class600 |
16.0 |
11.0 |
|
適用溫度 |
-190-≤550℃ |
||
適用介質 |
水、油、天然氣及各種軟性介質與懸浮液等 |
||
驅動方式 |
氣動、手動、電動 |
||
壓力級 |
主要尺寸 |
公稱通徑 |
|||||||||||||||
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
||
PN1.6MPa |
L |
100 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
24 |
260 |
307 |
360 |
410 |
483 |
512 |
581 |
581 |
617 |
672 |
723 |
758 |
791 |
828 |
870 |
|
㎏ |
9.5 |
16 |
19 |
28 |
30 |
41 |
55 |
115 |
115 |
215 |
270 |
385 |
502 |
876 |
980 |
1240 |
|
PN2.5MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
260 |
280 |
320 |
260 |
430 |
490 |
525 |
604 |
604 |
642 |
695 |
742 |
781 |
815 |
864 |
905 |
|
㎏ |
9.5 |
16 |
19 |
28 |
30 |
45 |
59 |
121 |
121 |
230 |
289 |
402 |
540 |
913 |
1120 |
1280 |
|
PN4.0MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
260 |
280 |
320 |
360 |
436 |
492 |
527 |
649 |
649 |
701 |
750 |
750 |
790 |
832 |
875 |
910 |
|
㎏ |
10 |
17 |
20 |
25 |
32 |
45 |
59 |
115 |
115 |
2130 |
295 |
402 |
540 |
913 |
1124 |
348 |
|
PN6.4MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
480 |
600 |
730 |
850 |
980 |
1100 |
- |
- |
H |
280 |
300 |
329 |
365 |
450 |
509 |
541 |
725 |
725 |
781 |
790 |
806 |
821 |
858 |
- |
- |
|
㎏ |
10 |
17 |
20 |
25 |
32 |
52 |
68 |
106 |
168 |
281 |
355 |
498 |
689 |
1134 |
- |
- |
|
150Lb |
L |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
356 |
394 |
457 |
533 |
910 |
686 |
762 |
964 |
914 |
300Lb |
L |
165 |
178 |
190 |
216 |
214 |
283 |
305 |
381 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
600Lb |
L |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
 |
