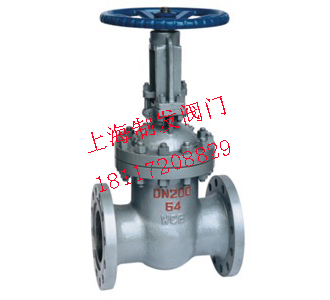

產品名稱：Z41H鑄鋼閘閥

產品標簽：閘閥,鑄鋼閘閥

更新時間：2019/5/14 9:50:13

上一個產品： Z41T明桿鑄鐵閘閥

下一個產品：Z641H氣動閘閥

在線客服：

在線訂購：在線訂購

產品詳情

Z41H鑄鋼閘閥產品概述：

鑄鋼閘閥是最常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量。鑄鋼閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。公稱尺寸 DN15~DN800，公稱壓力 1.6MPa~20.0MPa，密封面采用石棉石墨或柔性石墨，工作溫度 ≤570℃，操作方式有手動、齒輪傳動、電動、氣動等，適用于水、蒸汽、油品介質管路中。

產品特點

1.結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小。

2.密封面為不銹鋼或硬質合金，使用壽命長。

3.采用石棉石墨或柔性石墨，密封可靠，操作輕便靈活。

4.可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

5.廣泛應用于石油、化工、水力、火力電站各種系統的管路上。

Z41H、Z41Y、Z41W 型 PN16~PN200 鋼制楔式閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為碳素鋼（Z41H-16C Z41H-25 Z41Y-16C Z41Y-25 Z41H-40~200）、不銹鋼（Z41W-16P Z41W-25P Z41Y-16P Z41Y-25P Z41W-16R Z41W-25R Z41Y-16R Z41Y-25R Z41H-40P~200P Z41H-40R~200R）、合金鋼（Z41Y-16I Z41Y-25I Z41Y-16V Z41Y-25V Z41H-40I~200I）的閘閥。

Z41 閘閥適用于工作壓力 1.6~20.0MPa，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

鑄鋼閘閥主要性能參數

Z41H、Z41Y、Z41W 型 PN16~PN200 鋼制楔式閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41H-16C、25	16、25	1.6、2.5	≤425	水、蒸汽、油品
Z41Y-16C、25	16、25	1.6、2.5	≤425	水、蒸汽、油品
Z41W-16P、25P	16、25	1.6、2.5	≤150	弱腐蝕性介質
Z41Y-16P、25P
Z41W-16R、25R
Z41Y-16R、25R
Z41Y-16I、25I			≤550	油品、蒸汽
Z41Y-16V、25V			≤570	水、蒸汽、油品
Z41H-40~200	40~200	4.0~20.0	≤425	水、蒸汽、油品
Z41H-40I~200I	40~200	4.0~20.0	≥550	水、蒸汽、油品
Z41H-40P~200P	40~200	4.0~20.0	≤200	硝酸類
Z41H-40R~200R	40~200	4.0~20.0	≤200	硝酸類

鑄鋼閘閥主要零件材料

Z41H、Z41Y、Z41W 型 PN16~PN200 鋼制楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41H-16C、25	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z41Y-16C、25	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41W-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	石棉石墨或柔性石墨
Z41Y-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z41W-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41Y-16I、25I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金
Z41Y-16V、25V	鉻鉬釩鋼	鉻鉬釩鋼	堆焊硬質合金	柔性石墨
Z41H-40~200	碳鋼	鉻不銹鋼	碳鋼+Cr13或硬質合金	柔性石墨
Z41H-40I~200I	鉻鉬鋼	合金鋼	合金鋼+硬質合金	柔性石墨
Z41H-40P~200P	鉻鎳鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
Z41H-40R~200R	鉻鎳鉬鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨

鑄鋼閘閥主要外形尺寸

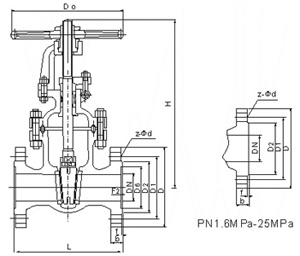

Z41H、Z41Y、Z41W 型 PN16 鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	f	z-φd	H	D₀	重量 / kg
15	130	95	65	45	14	2	4-φ14	175	200	4
20	150	105	75	55	14	2	4-φ14	180	200	5
25	160	115	85	65	14	2	4-φ14	210	200	6
32	180	135	100	78	16	2	4-φ18	210	200	7
40	200	145	110	85	16	3	4-φ18	350	200	19
50	250	160	125	100	16	3	4-φ18	358	240	29
65	265	180	145	120	18	3	4-φ18	375	240	33
80	280	195	160	135	20	3	8-φ18	433	280	45
100	300	215	180	155	20	3	8-φ18	502	320	63
125	325	245	210	185	22	3	8-φ18	612	360	108
150	350	280	240	210	24	3	8-φ23	676	360	134
200	400	335	295	265	26	3	12-φ23	820	400	192
250	450	405	355	320	30	3	12-φ25	969	450	273
300	500	460	410	375	30	4	12-φ25	1142	560	379
350	550	520	470	435	34	4	16-φ25	1280	640	590
400	600	580	525	485	36	4	16-φ30	1452	640	850
450	650	640	585	545	40	4	20-φ30	1541	720	907
500	700	705	650	608	44	4	20-φ34	1676	720	958
600	800	840	770	718	48	5	20-φ41	1874	800	1112

Z41H、Z41Y、Z41W 型 PN25 鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	b	f	z-φ;d	H	D₀	重量 / kg
15	130	95	65	45	16	2	4-φ14	175	200	4
20	150	105	75	55	16	2	4-φ14	180	200	5
25	160	115	85	65	16	2	4-φ14	210	220	6
32	180	135	100	78	18	2	4-φ18	210	220	7
40	200	145	110	85	18	3	4-φ18	350	220	18
50	250	160	125	100	20	3	4-φ18	358	250	25
65	265	180	145	120	22	3	8-φ18	373	280	35
80	280	195	160	135	22	3	8-φ18	435	300	50
100	300	230	190	160	24	3	8-φ23	500	350	65
125	325	270	220	188	28	3	8-φ25	614	400	100
150	350	300	250	218	30	3	8-φ25	674	450	135
200	400	360	310	278	34	3	12-φ25	818	500	180
250	450	425	370	332	36	3	12-φ30	969	550	207
300	500	485	430	390	40	4	16-φ30	530	560	400
350	550	550	490	448	44	4	16-φ34	1280	640	631
400	600	610	550	505	48	4	16-φ34	1450	640	900
450	650	660	600	555	50	4	20-φ34	1541	720	1013
500	700	730	660	610	52	4	20-φ41	1676	720	1166
600	800	840	770	718	56	5	20-φ41	1874	800	1258
700	900	955	875	815	60	5	24-φ48	2280	850
800	1000	1070	990	930	64	5	24-φ48	2420	900

Z41H、Z41Y、Z41W 型 PN40、PN63 鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	H	W	重量 / kg
50	250	160	685	250	30
50	250	175	685	250	30
65	280	180	705	250	41
65	280	200	705	300	42
80	310	195	780	250	48
80	310	210	780	350	51
100	350	230	805	300	78
100	350	250	805	400	80
125	400	270	890	350	112
125	400	295	890	400	125
150	450	300	945	350	152
150	450	340	1002	450	175
200	550	375	1100	400	200
200	550	405	1150	450	220
250	650	445	1350	450	300
250	650	470	1350	500	320
300	750	510	1445	500	450
300	750	530	1528	650	490
350	850	570	1665		680
350	850	595	1792		700
400	950	655	1930		850
400	950	670	2180		920

Z41H、Z41Y、Z41W 型 PN100 鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	H	W	重量 / kg
50	250	195	680	300	48
65	280	220	720	300	68
80	310	230	870	350	92
100	350	265	885	400	133
125	400	310	1020	450	216
150	450	350	1110	500	275
200	550	430	1225	500	360
250	650	500	1257	550	700

Z41H、Z41Y、Z41W 型 PN160 鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	H	W	重量 / kg
65	340	245	820	350	110
80	390	260	850	350	145
100	450	300	980	400	192
125	525	355	1050	450	307

Z41H、Z41Y、Z41W 型 PN200 鋼制楔式閘閥主要外形及結構尺寸
DN	L	D	H	W	重量 / kg
50	350	210	712	350	108
65	410	260	765	400	195
80	470	290	835	450	250
100	550	360	950	500	350
125	650	385	1080	500	540
150	750	440	1140	600	738

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
